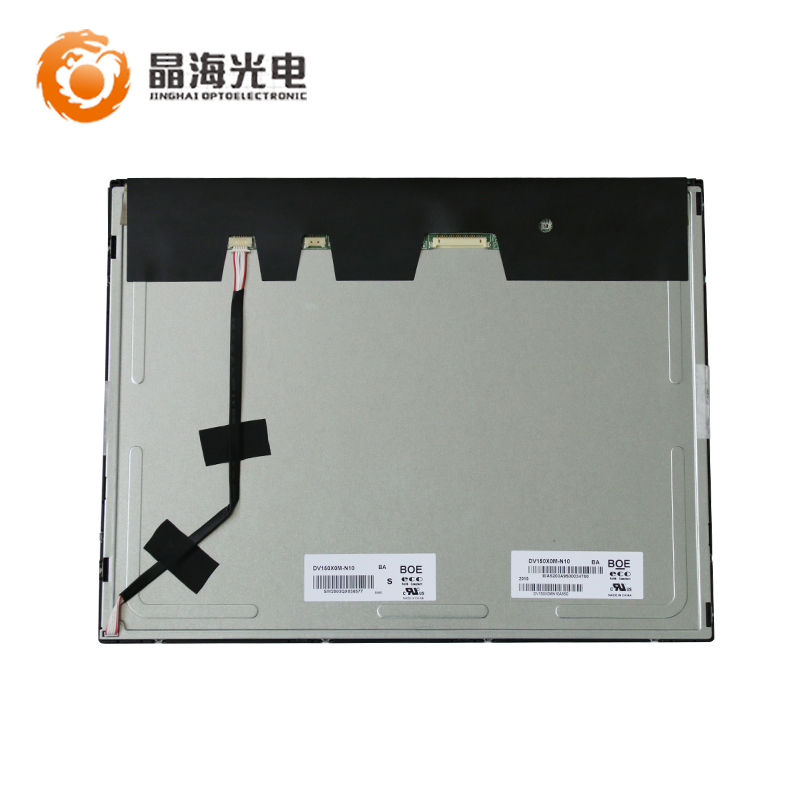

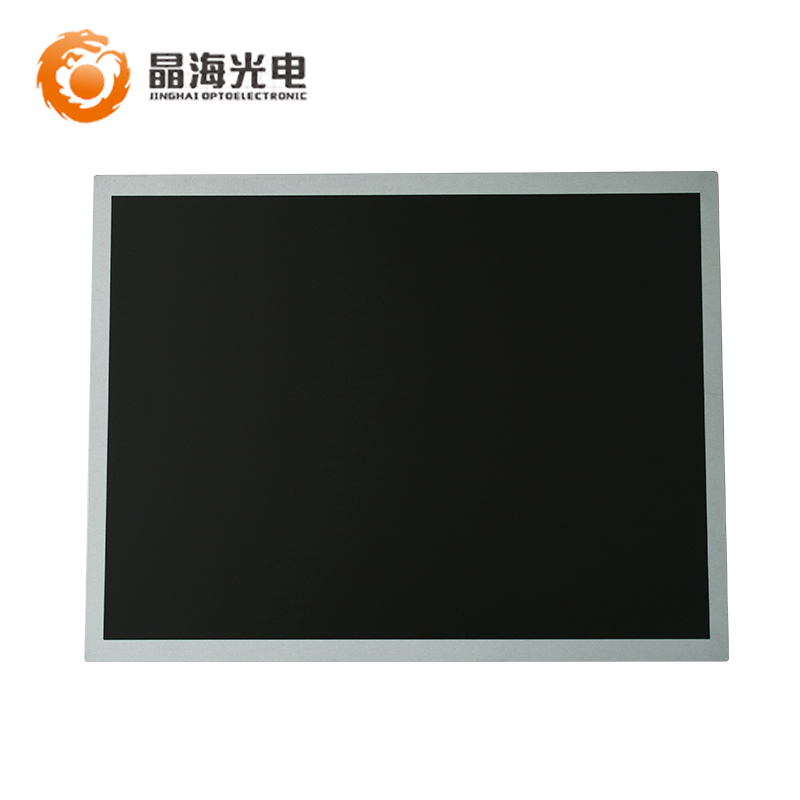

DV150X0M-N10

DV150X0M-N10是一款15.0吋a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。工作溫度為 -20 ~ 70°C，存儲溫度為 -20 ~ 70°C。
顯示詳情：風景模式 / 肖像模式，白光LED背光，壽命大于5萬小時，含LED驅動器，表面霧面。顯示區域尺寸為304.128(寬)×228.096(高)mm
背光方面：采用了WLED發光的側入式光源，光源的使用壽命為50K小時，含LED驅動器。LVDS (1 ch, 8-bit)信號接口，總共20 pins，端子連接，驅屏電壓為3.3V (Typ.)。典型垂直刷新率Fv為60Hz。
推薦應用：工業 生產狀態：量產中

服務熱線

0755-29176253

產品詳情在線留言

一、京東方15寸液晶模組DV150X0M-N10 應用詳情
品牌	BOE-京東方
型號名稱	DV150X0M-N10
屏幕類型	a-Si TFT-LCD , 液晶模組
其它名稱	DV150X0M-N10
屏幕尺寸	15英寸
工作溫度	-20 ~ 70 °C
存儲溫度	-20 ~ 70 °C
二、京東方15寸液晶模組DV150X0M-N10 光學詳情
亮度	350(cd/m2) (Typ.)
對比度	1000:1 (Typ.) (TM)
最佳角度	全視角
響應速度	30 (Typ.)(Tr+Td)
可視角度	89/89/89/89 (Typ.)(CR≥10)
光學模式	ADS，常黑顯示，透射式
色度	Wx
0.288; Wy	0.288
色域	72% NTSC
三、京東方10.4寸液晶模組BA104S01-200 結構詳情
分辨率	1024(RGB)×768
像素配置	RGB垂直條狀
顯示尺寸	304.128(W)×228.096(H) mm
可視尺寸	306.5(W)×230.1(H) mm
外觀尺寸	326.5(W)×253.5(H) mm
外觀厚度	9.7mm
物理形狀	平面矩形
風景肖像	風景模式 / 肖像模式
寬高比	4:3(W:H)
安裝方式	Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel
重量	930g
表面處理	Clear
四、京東方10.4寸液晶模組BA104S01-200 電子詳情
刷新頻率	60Hz
功率總耗	3.366W (Typ.)
五、京東方10.4寸液晶模組BA104S01-200 信號詳情
輸入電壓	3.3V (Typ.)
信號接口	LVDS (1 ch, 8-bit)

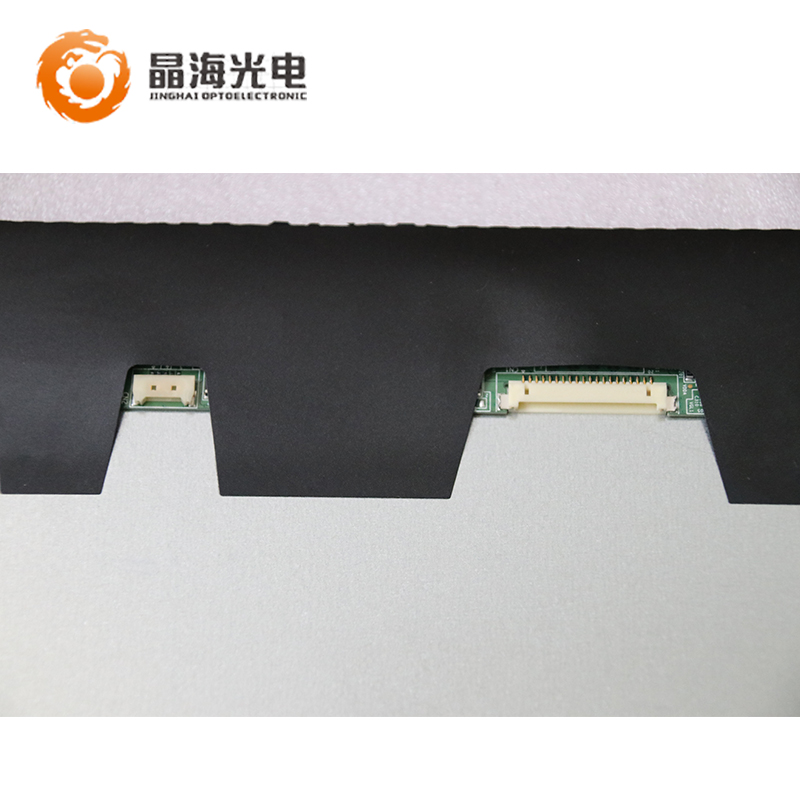

接口位置	背面
接口類型	端子
接口腳數	20 pins
接口數量	1 pcs
腳定義	LVDS-20P1C8B-020D
六、京東方10.4寸液晶模組BA104S01-200 發光詳情
燈管類型	WLED
數 量	6S4P
位置側入	式光源(頂部)
燈管形狀	陣列
燈管壽命	50K(Typ.) (Hours)
輸入電壓	17.4/19.2/20.4V (Min./Typ./Max.)
輸入電流	120mA (Typ.)
功率消耗	2.09/2.31/2.45W (Min./Typ./Max.)
接口位置	背面
接口類型	端子
接口品牌	日壓端子
接口型號	BHSR-02VS-1
接口腳距	3.5 mm
接口腳數	2 pins
接口數量	1 pcs
腳定義	BLE-2PINS-AC
七、京東方10.4寸液晶模組BA104S01-200 包裝詳情
包裝數量	14 pcs / 箱
外箱尺寸(L×W×H)	510×350×252 mm
整箱重量	9.9±1.0 Kgs
