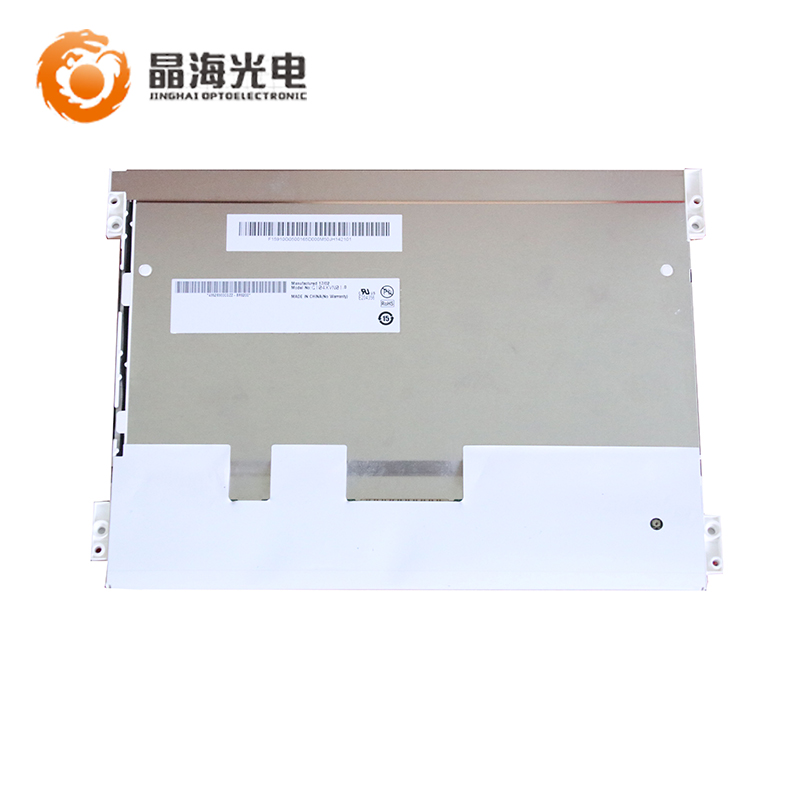

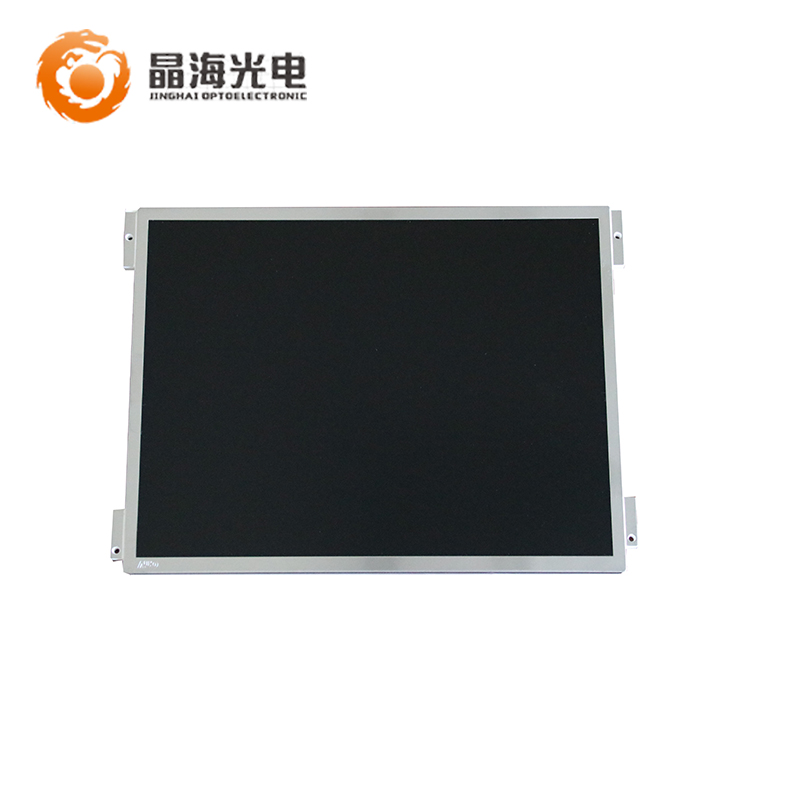

G104XVN01.0是一款采用a-Si TFT-LCD技術的10.4吋液晶模組產品，配有WLED背光，含LED驅動器背光驅動，無觸摸。耐振動性為1.5G (14.7 m/s2)，180度翻轉顯示，6/8位灰階可選，表面霧面。
顯示詳情：AMVA3，常黑顯示，3000:1的透射對比度，響應時間為20/10 (Typ.)(Tr/Td) ms。每個像素點采用了6-bit / 6-bit + FRC灰階信號，可顯示262K/16.2M顏色，色彩飽和度達60% (NTSC)。
背光方面：采用了2 strings WLED發光的側入式光源，光源的使用壽命為80K小時，含LED驅動器。采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
推薦使用：工業 生產狀態：量產中
一、友達10.4寸G104XVN01.0 基本參數 | |
制造商 | 友達/AUO |
產品型號 | G104XVN01.0 |
屏尺寸 | 10.4" |
分辨率 | 1024×768 |
分辨率簡稱 | XGA |
顯示比例 | 4:3 |
像素排列 | RGB垂直條狀 |
點距 | 0.0685×0.2055 mm |
產品組成 | 液晶屏, |
面板類型 | a-Si TFT-LCD |
主要用途 | 【工業】, |
顯著特征 | 【灰階可選】, 【白光LED】, 【翻轉顯示】, 【自帶LED驅動】, 【霧面】, 【廣視角】, 【寬溫】, |
二、友達10.4寸G104XVN01.0光電參數 | |
顯示模式 | PSA，常黑顯示，透射式 |
亮度 | 450 nits |
對比度 | 3000:1 |
顏色 | 262K/16.2M |
色彩飽和度 | 60%NTSC |
響應時間 | 10/20 ms |
可視角度 | 89/89/89/89 |
最佳視角 | 上下左右對稱 |
白場色度 | X:0.313; Y:0.329 |
白場變動 | 1.25 |
掃描頻率 | 60Hz |
反轉掃描 | 翻轉 |
信號類型大類 | LVDS |
接口類型 | LVDS |
驅屏電壓 | 3.3V |
面板輸入電流 | 200mA |

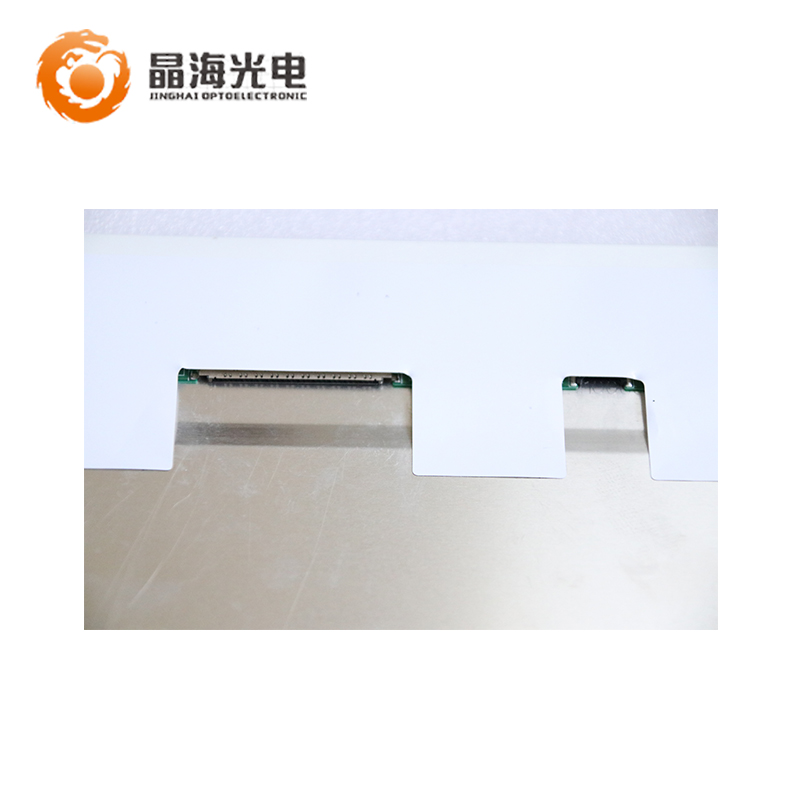

信號接口類型 | 端子 |
信號接口品牌 | E&T |
信號接口型號 | FI-XPB30SRLA-HF11 |
信號接口腳距 | 1.25 mm |
信號接口腳數 | 5 pins |
三、友達10.4寸G104XVN01.0結構參數 | |
工作溫度 | -30 °C ~ 80 °C |
存儲溫度 | -30°C ~ 80°C |
表面處理 | 霧面，Hard coating |
顯示區域 | 210.43×157.82 mm |
可視區域 | 215.4×161.8 |
外形尺寸 | 238.60× 175.80×6.50 mm |
觸摸屏 | 無 |
燈管位置 | 側入式光源 |
背光類型 | WLED |
背光壽命 | 70K Hours |
單一燈管電壓 | 29.7V |
單一燈管電流 | 80mA |
內置燈管驅動器 | 含LED驅動模塊 |
背光接口類型 | 端子 |
背光接口品牌 | E&T |
背光接口型號 | 3808K-F05N-02R |
背光接口數量 | 1 pcs |
背光接口腳距 | 1.25 mm mm |
四、友達10.4寸G104XVN01.0包裝及生產狀態 | |
每箱數量 | 40 pcs |
包裝箱尺寸 | 458×412×368 mm |
包裝箱毛重 | 15.5 Kg |
