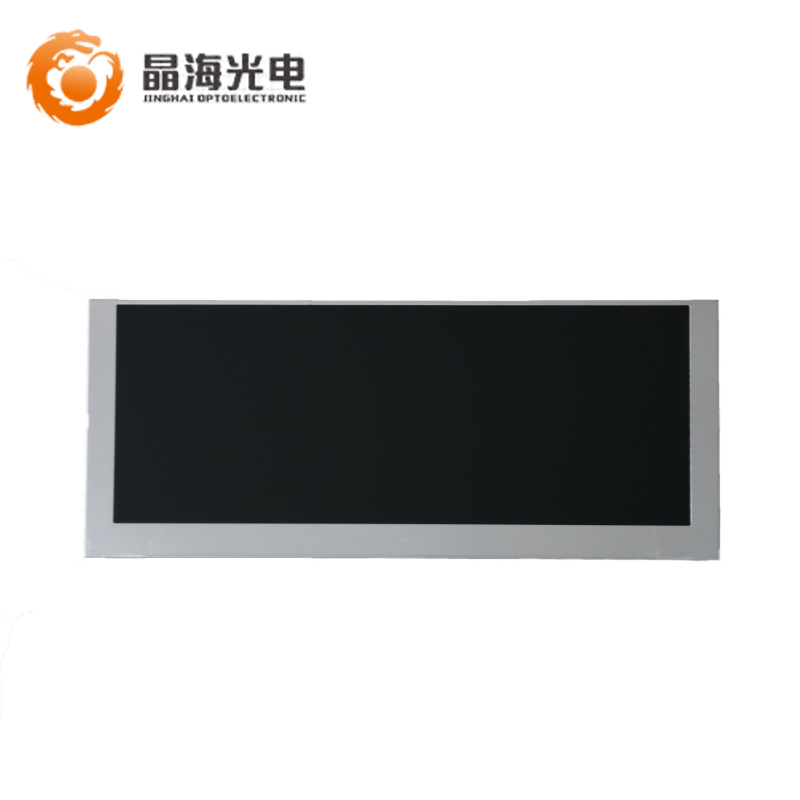

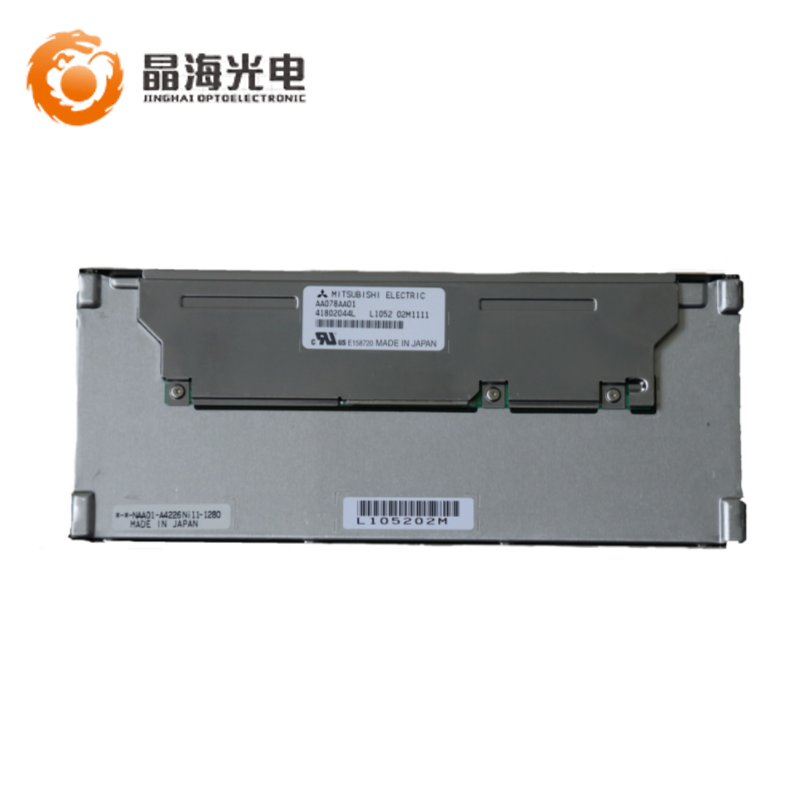

AA078AA01是一款7.8英寸a-Si TFT-LCD液晶模組產品，配有WLED背光，含LED驅動器背光驅動，無觸摸。耐振動性為1.0G (9.8 m/s2)。180度翻轉顯示，6/8位灰階可選，表面霧面， NCM。
顯示詳情：SWV，常黑顯示，透射式液晶模組產品，1000:1的透射對比度，響應時間為12/12 (Typ.)(Tr/Td) ms。每個像素點采用了6-bit / 8-bit灰階信號，可顯示262K/16.7M顏色，色彩飽和度達72% (NTSC)。
背光詳情：采用了WLED發光的側入式光源，光源的使用壽命為100K小時，含LED驅動器。采用端子連接，驅屏電壓為12.0V (Typ.)。它的典型垂直刷新率Fv為60Hz
推薦應用：工業； 生產狀態：量產中。
一、三菱液晶模組7.8寸AA078AA01 應用詳情 | |
液晶品牌 | 三菱MITSUBISHI |
型號名稱 | AA078AA01 |
屏幕類型 | a-Si TFT-LCD , 液晶模組 |
屏幕尺寸 | 7.8 inch (8.5 inch 8/15切割) |
工作溫度 | -30 ~ 80 °C |
存儲溫度 | -30 ~ 80 °C |
R o H S | RoHS Compliance |
二、三菱液晶模組7.8寸AA078AA01 光學詳情 | |
亮度(cd/m2) | 500 (Typ.) |
對 比 度 | 1000 : 1 (Typ.) (透射) |
最佳角度 | 全視角 |
響應速度 | 12/12 (Typ.)(Tr/Td) (ms) |
可視角度 | 85/85/85/85 (Typ.)(CR≥10) |
光學模式 | SWV，常黑顯示，透射式 |
顏色數量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色 域 | 72% NTSC (CIE1931) |
三、三菱液晶模組7.8寸AA078AA01 結構詳情 | |
分 辨 率 | 800(RGB)×300 |
像素配置 | RGB垂直條狀 |
點 間 距 | (W×H) 0.077×0.231 mm |
像素間距 | (W×H) 0.231×0.231 mm |
顯示尺寸 | 184.8(W)×69.3(H) mm |
外觀尺寸 | 207(W)×86(H) mm |
外觀厚度 | 10.0 mm |
物理形狀 | 平面矩形 |
風景肖像 | 風景模式 |
寬 高 比 | (W:H) 8:3 |
液晶重量 | 200g (Typ.) |
表面處理 | 霧面，Hard coating (3H) |
四、三菱液晶模組7.8寸AA078AA01 電子詳情 | |
刷新頻率 | 60Hz |
翻轉掃描 | 翻轉 (180°) |
功率總耗 | 5.3W (Typ.) |
五、三菱液晶模組7.8寸AA078AA01 信號詳情 | |
輸入電壓 | 12.0V (Typ.) |
信號接口 | LVDS (1 ch, 6/8-bit) |
六、三菱液晶模組7.8寸AA078AA01 發光詳情 | |
燈管類型 | WLED |
背光位置 | 側入式光源 |
背光壽命 | 100K(Typ.) (Hours) |
背光驅動 | 含LED驅動器 |
輸入電壓 | 12.0V (Typ.) |
