三菱9.0寸(AA090ME01)LCD液晶顯示屏,液晶屏產品信息-晶海光電

AA090ME01

AA090ME01

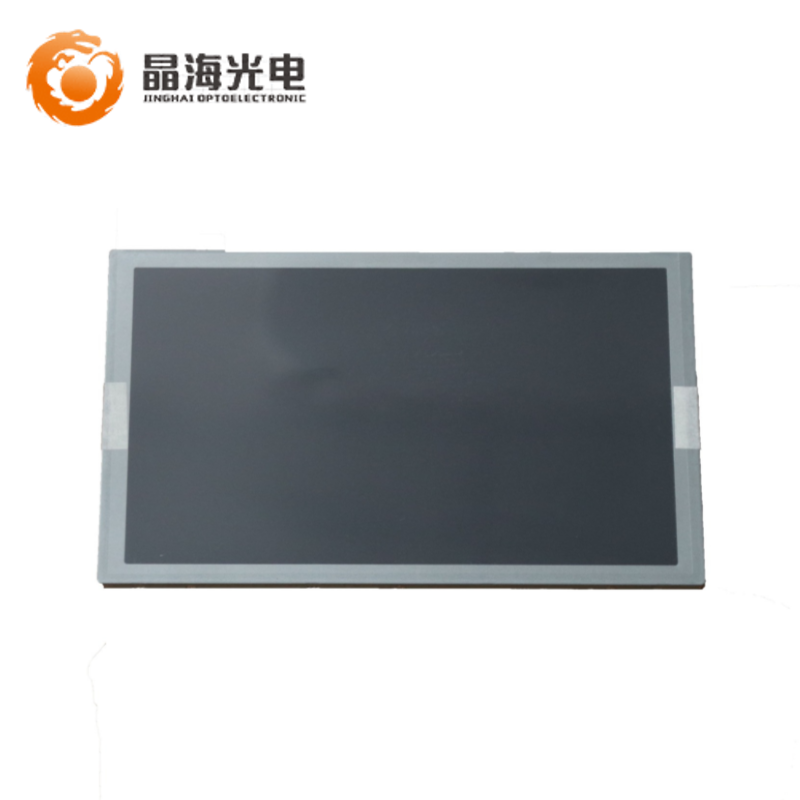

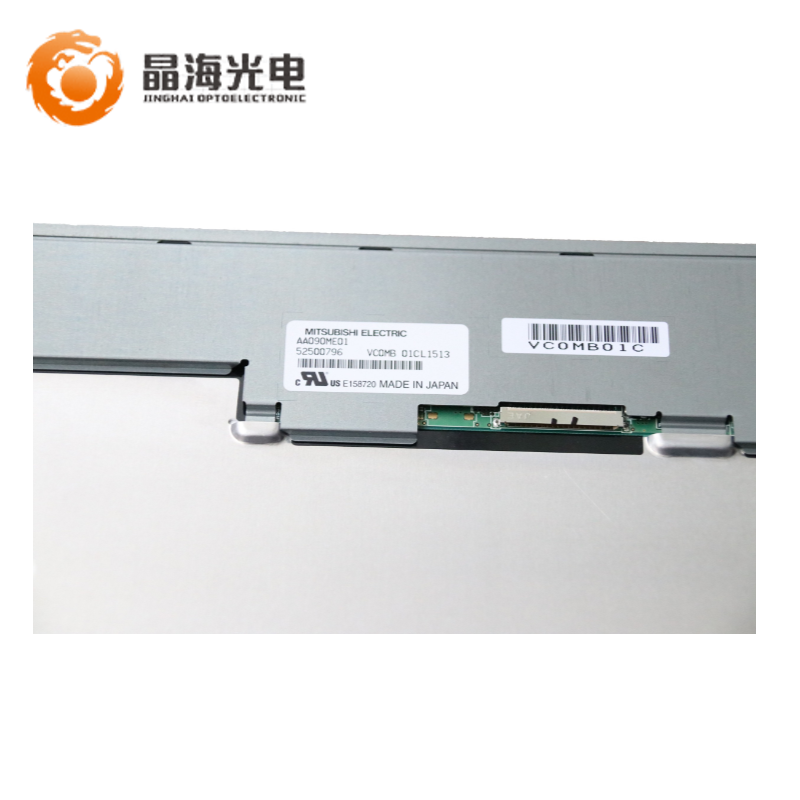

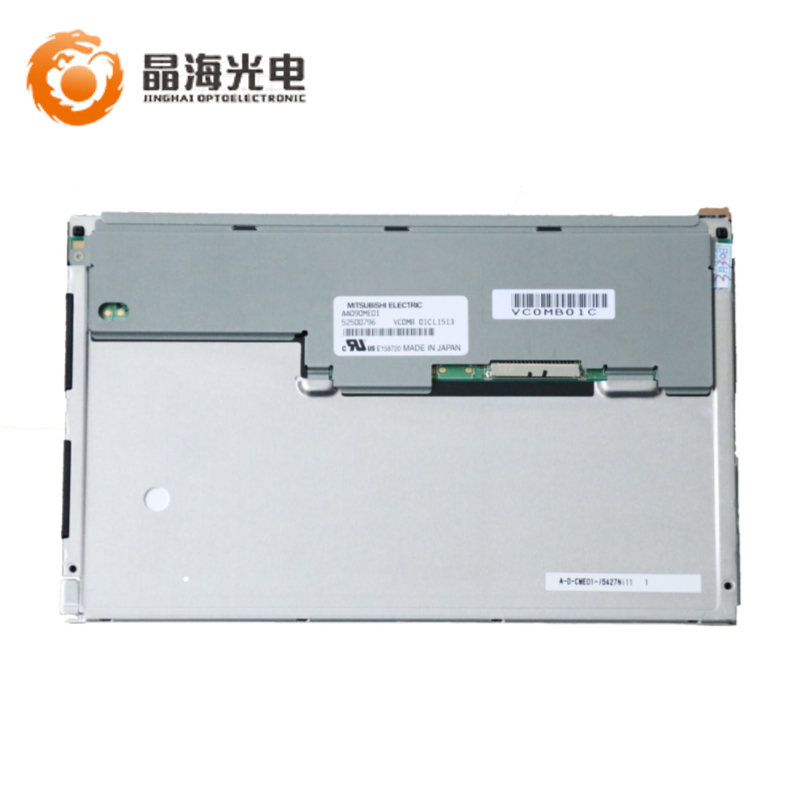

AA090ME01 (別名: T-55561D090J-LW-A-AAN)是一款9.0英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。耐振動性為1.0G (9.8 m/s2)。180度翻轉顯示，6/8位灰階可選，表面霧面， NCM。

顯示詳情：SWV，常黑顯示，透射式液晶模組產品，900:1的透射對比度，響應時間為12/12 (Typ.)(Tr/Td) ms。每個像素點采用了6-bit / 6-bit + Hi-FRC灰階信號，可顯示262K/16.7M顏色，色彩飽和度達到72% (NTSC)。背光詳情：采用了7S2P WLED發光的側入式光源(底部)，光源的使用壽命為100K小時，它的典型垂直刷新率Fv為60Hz。

推薦應用：工業/醫療；            生產狀態：量產中。


服務熱線
0755-29176253

產品詳情 在線留言

一、三菱液晶模組9寸AA090ME01 應用詳情

制 造 商

三菱

液晶型號

AA090ME01

液晶類型

 a-Si TFT-LCD , 液晶模組

應用產品

工業設備，監視器

對角尺寸

9.0"

型號別名

T-55561D090J-LW-A-AAN

存儲溫度

-30 ~ 80 °C

工作溫度

-30 ~ 80 °C

RoHS認證

 RoHS Compliance

抗振性能

1.0G (9.8 m/s2)

二、三菱液晶模組9寸AA090ME01 結構詳情

解 析 度

800(RGB)×480 , WVGA

點 間 距

0.082×0.246 (H×V)(mm)

像素排列

RGB垂直條狀

像素間距

0.246×0.246 (H×V)(mm)

顯示區域

196.8(H) × 118.08(V)(mm)

開口區域

199.4(H) × 120.7(V)(mm)

外觀尺寸

219(H) × 136.2(V)(mm)

外觀厚度

7.0/10.0 (Typ./Max.)(mm)

外觀尺寸

219(H) × 136.2(V)(mm)

外觀厚度

7.0/10.0 (Typ./Max.)(mm)

物理形狀

平面矩形

寬 高 比

15:9 (H:V)

風景肖像

風景模式

安裝方式

Side mounting holes (4-M2) on left, right bezel

液晶重量

320g (Typ.)

表面處理

霧面，Hard coating (3H)

三、三菱液晶模組9寸AA090ME01 光學詳情

顯示亮度

400 cd/m2 (Typ.)

對 比 度

 900:1 (Typ.) (透射)

可視角度

85/85/85/85 (Typ.)(CR≥10)

顯示模式

SWV，常黑顯示，透射式

推薦視角

全視角

響應時間

(ms)12/12 (Typ.)(Tr/Td)

白色坐標

Wx:0.313; Wy:0.329

支持顏色

 262K/16.7M (6-bit / 6-bit + Hi-FRC)

液晶色域

72% NTSC (CIE1931)

亮度均勻

1.30 (Max.)(5 points)

四、三菱液晶模組9寸AA090ME01 電子詳情

幀 頻 率

60Hz

翻轉掃描

翻轉 (180°)

功率總耗

5.1W (Typ.)

五、三菱液晶模組9寸AA090ME01 信號詳情

信號電壓

供應3.3V (Typ.)

電流供應

250/410mA (Typ.)

信號類型

LVDS (1 ch, 6/8-bit)

接口品牌

航空電子

接口型號

FI-SE20P-HFE

接口腳距

1.25 mm

接口腳數

20 pins

接口數量

1 pcs

六、三菱液晶模組9寸AA090ME01 光源詳情

光源特征

光源類型WLED

數    量

7S2P

形    狀

2串

光源壽命

 100K(Typ.) (Hours)

光源位置

側入式光源(底部)

燈管電壓

24/30.2V (Typ./Max.)

電流供應

90/100mA (Typ./Max.)

功率消耗

4.32W (Typ.)

接口品牌

日壓端子

接口型號

SM06B-SHLS-TF(LF)(SN)

接口腳距

1.0 mm

接口腳數

6 pins

接口數量

1 pcs

腳 定 義

BLE-6PINS-NNCAAC
