(AA104SH02)10.4寸液晶屏_LCD液晶屏_晶海光電

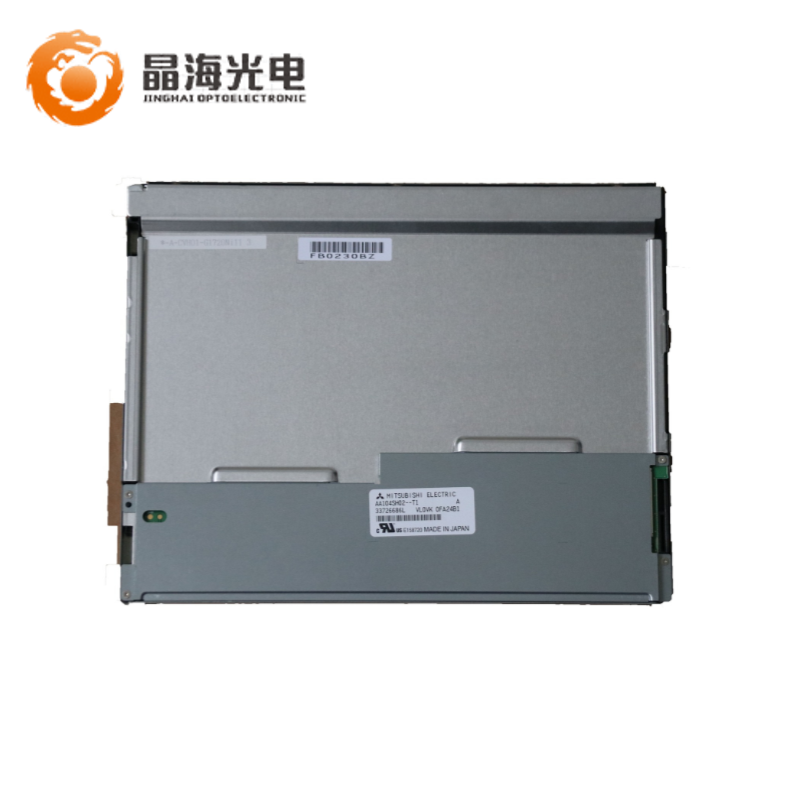

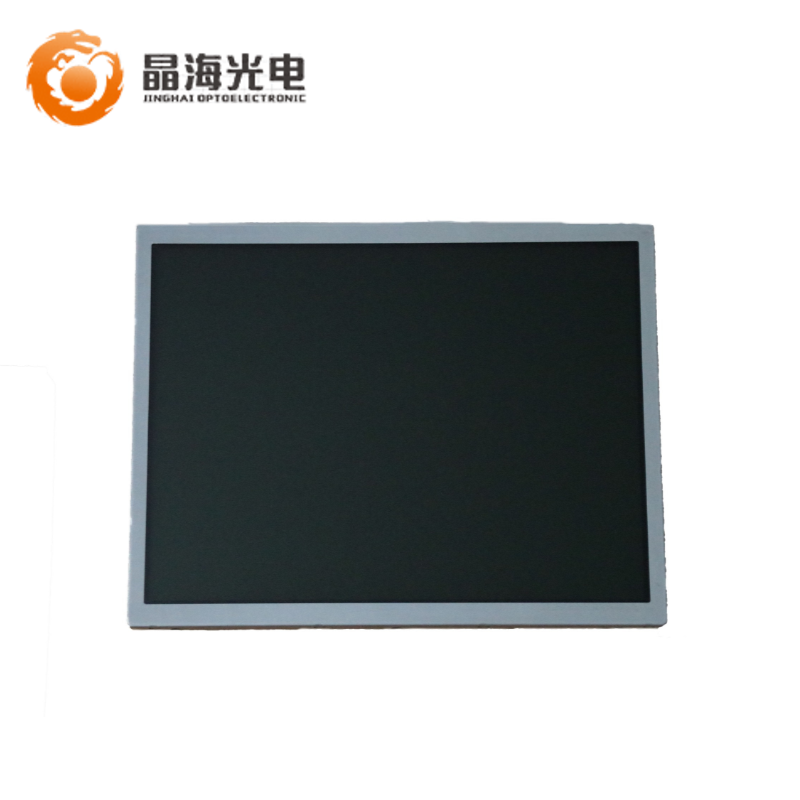

AA104SH02

AA104SH02

AA104SH02 (別名: T-55563D104J-LW-A-AAN)是一款10.4英寸a-Si TFT-LCD液晶模組產品，配有WLED背光，無背光驅動，無觸摸。耐振動性為1.0G (9.8 m/s2)。6/8位灰階可選，表面霧面， NCM。

顯示詳情：TN，常白顯示，透射式液晶模組產品，700:1的透射對比度，響應時間為4/12 (Typ.)(Tr/Td) ms。每個像素點采用了6-bit / 8-bit灰階信號，可以顯示262K/16.7M顏色，色彩飽和度達到40% (NTSC)。

背光詳情：采用了2 strings WLED發光的側入式光源(頂部)，光源的使用壽命為100K小時，不含背光驅動。采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz

推薦應用：工業         生產狀態：量產中。


服務熱線
0755-29176253

產品詳情 在線留言

一、三菱液晶模組10.4寸AA104SH02 應用詳情

面板品牌

三菱MITSUBISHI

面板型號

AA104SH02

面板尺寸

10.4英寸

面板類型

a-Si TFT-LCD , 液晶模組

型號別名

T-55563D104J-LW-A-AAN

工作溫度

-30 ~ 80 °C

存儲溫度

-30 ~ 80 °C

耐振動性

1.0G (9.8 m/s2)

RoHS狀態

RoHS Compliance

二、三菱液晶模組三菱10.4寸AA104SH02 結構詳情

像素數量

800(RGB)×600 , SVGA

像素布局

RGB垂直條狀

點 間 距

0.088×0.264 mm (H×V)

像素間距

0.264×0.264 mm (H×V)

顯示區域

211.2×158.4 mm (H×V)

外觀尺寸

230×180.2 mm (H×V)

可視區域

215.4×161.8 mm (H×V)

外觀厚度

10.5±0.5 mm

外觀形狀

平面矩形

風景肖像

風景模式

寬 高 比

4:3 (H:V)

安裝孔位

Side mounting holes (4-M3) on left, right bezel

重    量

520g (Typ.)

表面處理

霧面，Hard coating (3H)

三、三菱液晶模組三菱10.4寸AA104SH02 光學詳情

面板亮度

700 cd/m2 (Typ.)

對 比 度

700:1 (Typ.) (透射)

可視角度

80/80/80/60 (Typ.)(CR≥10)

光學模式

TN，常白顯示，透射式

最佳視角

6 o'clock

反應時間

4/12 (Typ.)(Tr/Td) ms

白色色度

Wx:0.313; Wy:0.329

顯示顏色

262K/16.7M (6-bit / 8-bit)

色    域

40% NTSC (CIE1931)

亮度變動

1.30 (Max.)(5 points)

四、三菱液晶模組三菱10.4寸AA104SH02 電子詳情

工作頻率

60Hz

翻轉掃描

翻轉 (180°)

功率消耗

4.8W (Typ.)

五、三菱液晶模組AA104SH02 背光詳情

燈管類型

WLED

數    量

2 strings

是否可換

Replaceable

燈管形狀

2串

電壓輸入

27/33.3V (Typ./Max.)

電流輸入

70/80mA (Typ./Max.)

功    耗

3.7W (Typ.)

接口品牌

日壓端子

接口型號

SM06B-SHLS-TF(LF)(SN)

腳 間 距

1.0 mm

接口腳數

6 pins

接口數量

1 pcs

六、三菱液晶模組三菱10.4寸AA104SH02 信號詳情

信號系統

LVDS (1 ch, 6/8-bit)

電壓輸入

3.3V (Typ.)

電流輸入

315/500mA (Typ./Max.)

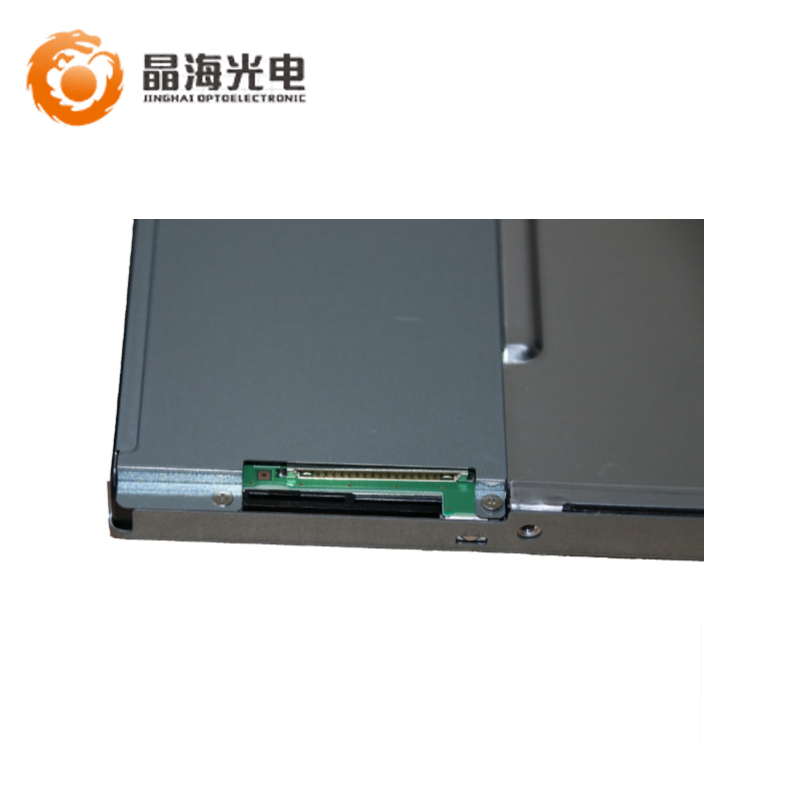

接口類型

端子

端子品牌

航空電子

端子型號

FI-SEB20P-HFE

腳 間 距

1.25 mm

端子腳數

20 pins

端子數量

1 pcs
