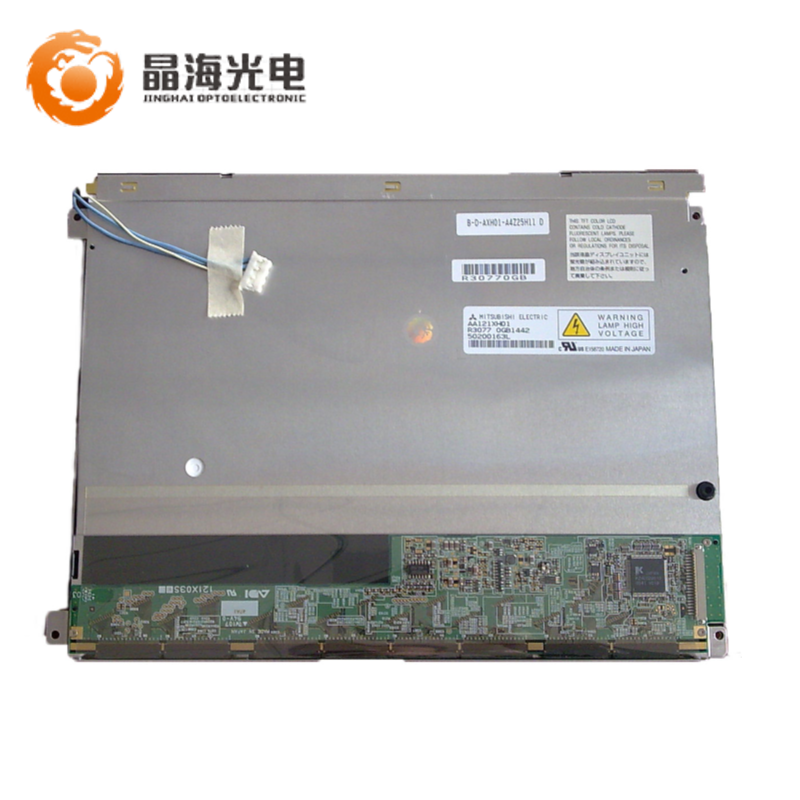

AA121XH01 (別名: T-51756D121J-FW-A-AA)是一款12.1英寸a-Si TFT-LCD液晶模組產品，配有CCFL背光，無背光驅動，無觸摸。耐振動性為1.0G (9.8 m/s2)。180度翻轉顯示，表面霧面。
顯示詳情：TN，常白顯示，透射式液晶模組產品，550:1的透射對比度，響應時間為6/19 (Typ.)(Tr/Td) ms。每個像素點采用了6-bit灰階信號，可顯示262K顏色，色彩飽和度達到40% (NTSC)。
背光詳情：采用了2 pcs CCFL發光的側入式光源(頂部)，光源的使用壽命為50K小時，不含背光驅動。采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
推薦應用：工業； 生產狀態：已停產。
一、三菱12.1寸AA121XH01基本參數 | |
制造商 | 三菱/Mitsubishi |
產品型號 | AA121XH01 |
屏尺寸 | 12.1" |
分辨率 | 1024×768 |
分辨率簡稱 | XGA |
顯示比例 | 4:3 |
像素排列 | RGB垂直條狀 |
點距 | 0.080×0.240 mm |
產品組成 | 液晶屏, |
面板類型 | a-Si TFT-LCD |
主要用途 | 【工業】, |
顯著特征 | 【霧面】, 【翻轉顯示】, |
二、三菱12.1寸AA121XH01光電參數 | |
顯示模式 | TN，常白顯示，透射式 |
亮度 | 320 nits |
對比度 | 550:1 |
顏色 | 262K |
色彩飽和度 | -1% |
響應時間 | 6/19 ms |
可視角度 | 45/75/65/65 |
最佳視角 | 6 o'clock |
白場色度 | X:0.322; Y:0.338 |
白場變動 | 1.30 |
掃描頻率 | 60Hz |
反轉掃描 | 翻轉 |
信號類型大類 | LVDS |
接口類型 | LVDS |
信號接口定義 | BLL-4PINS-HHNL |
驅屏電壓 | 3.3V |
面板輸入電流 | 470mA |
信號接口類型 | 端子 |
信號接口品牌 | JST |
信號接口型號 | FI-SE20P-HFE |
信號接口腳距 | 4 mm |
信號接口腳數 | 4 pins |
三、三菱12.1寸AA121XH01結構參數 | |
工作溫度 | -20 °C ~ 70 °C |
存儲溫度 | -20°C ~ 80°C |
表面處理 | 霧面，Hard coating |
顯示區域 | 245.76×184.32 mm |
可視區域 | 249.0×187.5 |
外形尺寸 | 280.00× 210.00×12.00 mm |
觸摸屏 | 無 |
燈管位置 | 側入式光源 |
背光類型 | CCFL |
燈管數量 | 2 pcs |
燈管形狀 | 直條 |
背光壽命 | 50K Hours |
單一燈管電壓 | 540V |
單一燈管電流 | 6mA |
燈管工作頻率 | 30/60KHz （Min./Max.) |
燈管啟動電壓 | 1000/1200/1290V （Min.）（Ta=+25/0/-20℃) |
內置燈管驅動器 | 無 |
背光接口類型 | 端子 |
背光接口品牌 | JST |
背光接口型號 | BHR-04VS-1 |
背光接口數量 | 1 pcs |
背光接口腳距 | 4.0 mm mm |
背光接口定義 | BLL-4PINS-HHNL |
四、三菱12.1寸AA121XH01包裝及生產狀態 | |
開始量產時間 | 2006/10/30 |
