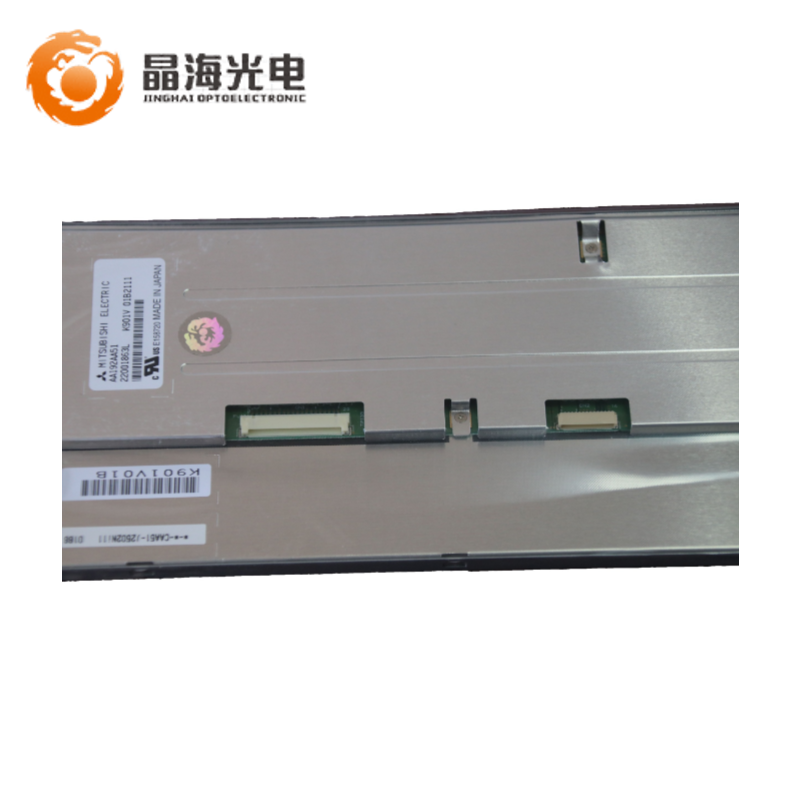

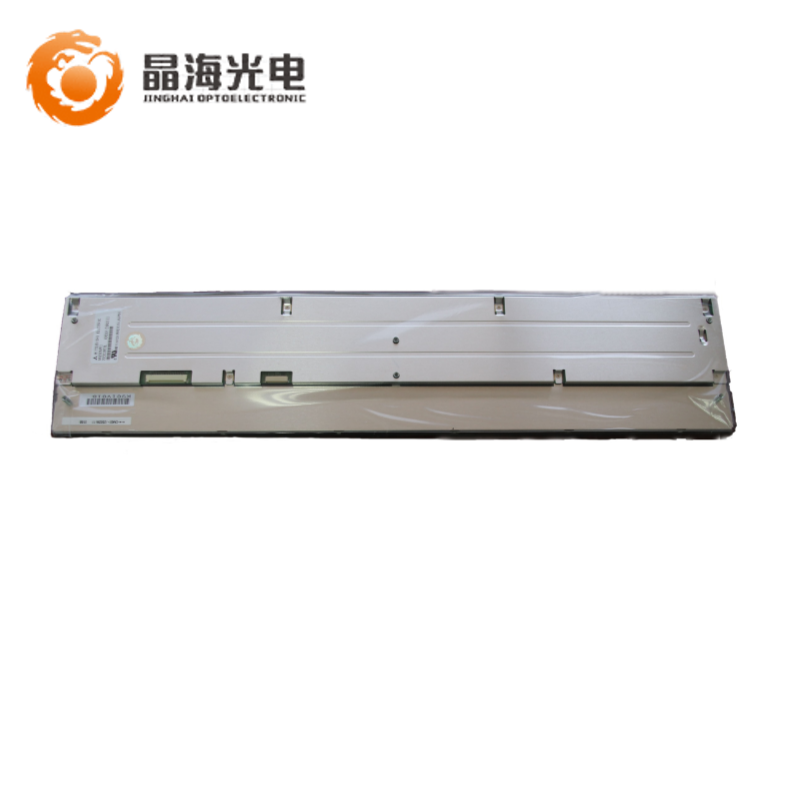

AA192AA51是一款19.2英寸a-Si TFT-LCD液晶模組產品，配有WLED背光，含LED驅動器背光驅動，無觸摸。耐振動性為1.0G (9.8 m/s2)。180度翻轉顯示，6/8位灰階可選，表面霧面。
顯示詳情：TN，常白顯示，透射式液晶模組產品，700:1的透射對比度，響應時間為4/12 (Typ.)(Tr/Td) ms。每個像素點采用了6-bit / 8-bit灰階信號，可以顯示262K/16.7M顏色，色彩飽和度達50% (NTSC)。
背光詳情：采用了WLED發光的側入式光源，光源的使用壽命為100K小時，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz
推薦應用：工業； 生產狀態：量產中。
一、三菱19.2寸工業液晶屏AA192AA51基本信息 | |
品 牌 | 三菱（MITSUBISHI) |
面板型號 | AA192AA51 |
工作溫度 | -30 ~ 80 °C |
存儲溫度 | -30 ~ 80 °C |
作業濕度 | 5-95（%RH） |
保存濕度 | 5-95（%RH） |
生產狀態 | 在量產中 |
二、三菱19.2寸工業液晶屏AA192AA51結構特征 | |
液晶尺寸 | 19.2英寸 |
分 辨 率 | 1920（RGB）*360 |
像素排列 | RGB垂直條狀 |
寬 高 比 | 3:1（寬:高） |
物理形狀 | 平面矩形顯示 |
點 間 距 | 0.083*0.249mm(橫*豎） |
像素間距 | 0.249*0.249mm(橫*豎） |
液晶屏重 | 780g(Typ.) |
表面處理 | 霧面，Hard coating(3H) |
顯示區域 | 478.1*89.6mm(橫*豎） |
可視區域 | 481.1*92.0mm(橫*豎） |
外觀尺寸 | 496*109.2mm(橫*豎） |
外觀尺寸 | 13.9（Typ./Max.)mm(厚度） |
觸 摸 屏 | 無 |
三、三菱19.2寸工業液晶屏AA192AA51光學特征 | |
顯示模式 | TN，常白顯示，透射式 |
液晶屏亮度 | 650cd/m2(Typ.) |
對 比 度 | 700:1（TyP.)(透射） |
顯示色域 | 50%NTSC(CIE1931) |
響應時間 | 4/12(Typ.)(Tr/Td)(ms) |
可視角度 | 60/80/80/80(Typ.)(CR≥10)(左/右/上/下) |
最佳視角 | 9點鐘 |
白色色度 | Wx:0.313;Wy:0.329 |
白場變動 | 1.30（Max.)(9 points) |
四、三菱19.2寸工業液晶屏AA192AA51發光系統 | |
燈管位置 | 側入式光源（底部） |
光源類型 | WLED |
光源壽命 | 100K（Min.)(小時） |
接口類型 | 端子 |
背光接口腳距 | 1.0mm |
背光接口腳數 | 14pins |
背光接口數量 | 1PCS |
背光電路 | 含LED驅動器 |
背光功耗 | 1.2/1.8A(Typ./Max.)(輸入電流） |
五、三菱19.2寸工業液晶屏AA192AA51信號接口 | |
信號大類 | LVDS |
信號小類 | LVDS（1ch,6/8-bit) |
面板電壓 | 3.3V（Typ./Max) |
接口類型 | 端子 |
信號接口腳距 | 1.25mm |
信號接口數量 | 1PCS |
信號接口腳數 | 20pins |
