產品應用：工業控制設備顯視、醫療顯視

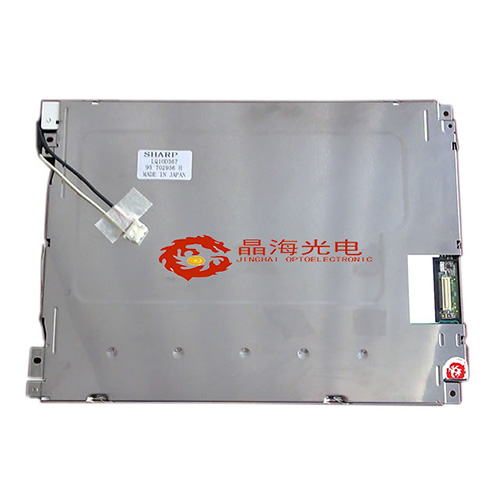

一、夏普液晶模組10寸LQ10D367 基本參數 | |
制造商 | 夏普/SHARP |
產品型號 | LQ10D367 |
屏尺寸 | 10.4" |
分辨率 | 640×480 |
分辨率簡稱 | VGA |
顯示比例 | 4:3 |
像素排列 | RGB垂直條狀 |
點距 | 0.110×0.330 mm |
產品組成 | 液晶屏, |
面板類型 | a-Si TFT-LCD |
主要用途 | 【工業】, |
顯著特征 | 【翻轉顯示】, 【霧面】, |
二、夏普液晶模組10寸LQ10D367光電參數 | |
顯示模式 | TN，常白顯示，透射式 |
亮度 | 200 nits |
對比度 | 100:1 |
顏色 | 262K |
色彩飽和度 | -1% |
響應時間 | 20/40 ms |
可視角度 | 40/70/70/70 |
最佳視角 | 6 o'clock |
白場色度 | X:0.313; Y:0.329 |
白場變動 | 1.45 |
反轉掃描 | 翻轉 |
信號類型大類 | Parallel |
接口類型 | Parallel |
信號接口定義 | BLL-3PINS-HNL |
驅屏電壓 | 5.0V |
面板輸入電流 | 280mA |
信號接口類型 | 端子 |
信號接口品牌 | JST |
信號接口型號 | DF9BA-31P-1V |
信號接口腳距 | 4 mm |
信號接口腳數 | 3 pins |
三、夏普液晶模組10寸LQ10D367結構參數 | |
工作溫度 | 0 °C ~ 50 °C |
存儲溫度 | -25°C ~ 70°C |
表面處理 | 霧面 ，Hard coating ，抗反射處理 |
顯示區域 | 211.2×158.4 mm |
可視區域 | 216.2×163.4 |
外形尺寸 | 246.50× 179.40×10.50 mm |
觸摸屏 | 無 |
燈管位置 | 側入式光源 |
背光類型 | CCFL |
燈管數量 | 1 pcs |
燈管形狀 | 直條 |
背光壽命 | 25K Hours |
單一燈管電壓 | 500V |
單一燈管電流 | 6mA |
燈管工作頻率 | 20/35/60KHz （Min./Typ./Max.) |
燈管啟動電壓 | 950/1400V （Max.）（Ta=+25/0℃) |
內置燈管驅動器 | 無 |
背光接口類型 | 端子 |
背光接口品牌 | JST |
背光接口型號 | BHR-03VS-1 |
背光接口數量 | 1 pcs |
背光接口腳距 | 4.0 mm mm |
背光接口定義 | BLL-3PINS-HNL |
四、夏普液晶模組10寸LQ10D367包裝及生產狀態 | |
每箱數量 | 10 pcs |
包裝箱尺寸 | 298×295×362 mm |
包裝箱毛重 | 8 Kg |
開始量產時間 | 1997/3/13 |
