夏普10.4寸液晶屏(LQ104S1DG21)_LCD液晶顯示屏_晶海光電

夏普10.4寸液晶屏LQ104S1DG21

夏普10.4寸液晶屏LQ104S1DG21

產品應用：工業控制設備顯視、醫療顯視

服務熱線
0755-29176253

產品詳情 在線留言

一、夏普液晶模組10.4寸LQ104S1DG21 應用詳情

面板品牌

夏普

面板型號

LQ104S1DG21

面板類型

a-Si TFT-LCD, 液晶模組

工作溫度

-10 ~ 65 °C

存儲溫度

-30 ~ 70 °C

二、夏普液晶模組10.4寸LQ104S1DG21 光學特征

面板亮度

350 cd/m2 (Typ.)

可視角度 (L/R/U/D)

70/70/40/70 (Typ.)(CR≥10)

反應時間 (ms)

10/25 (Typ.)(Tr/Td)

最佳視角

6 o'clock

工作模式

TN，常白顯示，透射式

對 比 度

300 : 1 (Typ.) (透射)

顯示顏色

262K (6-bit)

白色色度

X:0.313; Y:0.329

三、夏普液晶模組10.4寸LQ104S1DG21 結構特征

面板尺寸

10.4英寸

像素?cái)?shù)量

800(RGB)×600 , SVGA

像素布局

RGB垂直條狀

像素間距 (mm)

0.264×0.264

點間距 (mm)

 0.088×0.264

顯示區域 (mm)

211.2(H) × 158.4(V)

可視區域 (mm)

214.6(H) × 162.4(V)

外觀尺寸 (mm)

246.5(H) × 179.4(V)

外觀厚度 (mm)

15.5 (Max.) mm

寬 高 比

 4:3 (H:V)

安裝方式

Face mounting holes (2-Φ3.4, 2-3.4×4.4)

重    量

620g (Max.)

表面處理

霧面，Hard coating (3H)，抗反射處理

四、夏普液晶模組10.4寸LQ104S1DG21 電子特征

翻轉掃描

翻轉 (水平/垂直)

功率消耗

6.5W

五、夏普液晶模組10.4寸LQ104S1DG21 背光特征

類   型

CCFL

位   置

側入式光源(頂部)

數   量

2PCS

形   狀

直條

壽命(小時)

50K(Min.)

電壓供應

467V (Typ.)

電流供應

3.5/6.0/7.0mA (Min./Typ./Max.)

工作頻率

35/60/70KHz (Min./Typ./Max.)

啟動電壓

1000/1450V (Max.)(Ta=+25/-10℃)

接口詳情

品牌-日壓端子

型號

BHR-03VS-1

腳間距

4.0 mm

Pin 數量

3 pins

數量

2 pcs

腳定義

BLL-3PINS-HNL

六、夏普液晶模組10.4寸LQ104S1DG21 信號特征

電壓供應

3.3/5.0V (Typ.)(VCC)

電流供應

240/180mA (Typ.)(ICC)

信號邏輯電壓

VIL≤0.3VCC; 0.7VCC≤VIH

信號系統

CMOS (1 ch, 6-bit)

端子詳情

品牌-廣瀨電機

型  號

DF9MA-41P-1V

腳 間 距

1.0 mm

Pin 數量

41 pins

數  量

1PCS

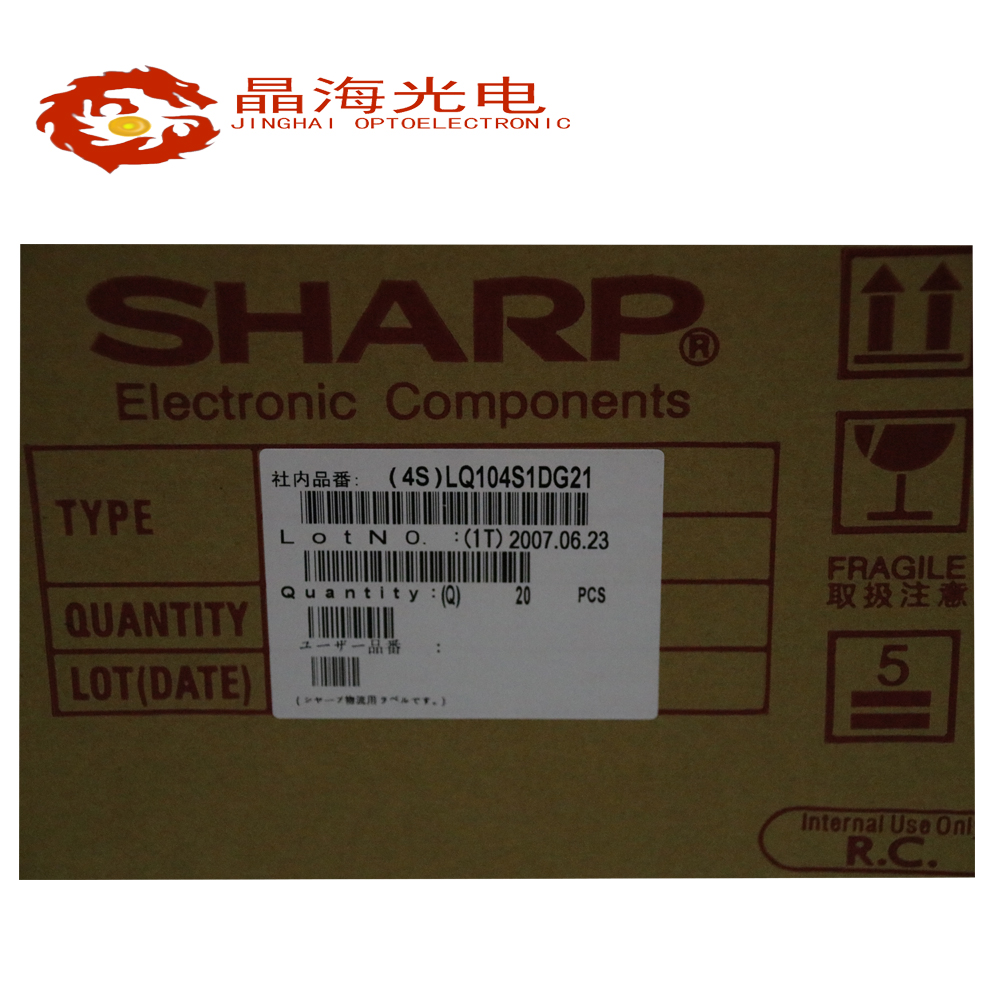

七、夏普液晶模組10.4寸LQ104S1DG21 包裝特征

包 裝 箱

數量-20 pcs / 箱

重    量

15.6 Kgs

包裝箱尺寸

494×326×433 mm (L×W×H)
