產品應用：工業控制設備顯視、醫療顯視、軍工設備顯視、

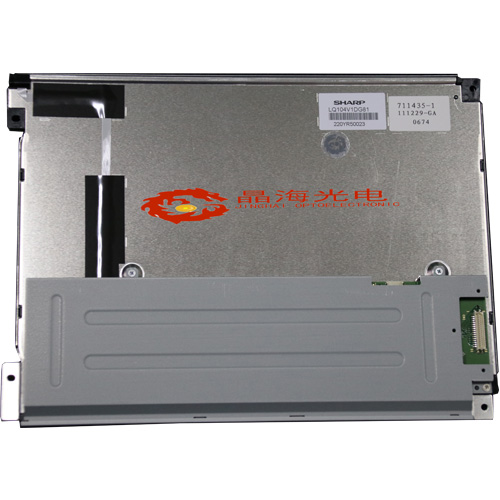

一、夏普液晶模組10.4寸LQ104V1DG81基本參數 | |
制造商 | 夏普/SHARP |
產品型號 | LQ104V1DG81 |
屏尺寸 | 10.4" |
分辨率 | 640×480 |
分辨率簡稱 | VGA |
顯示比例 | 4:3 |
像素排列 | RGB垂直條狀 |
點距 | 0.110×0.330 mm |
產品組成 | 液晶屏, |
面板類型 | a-Si TFT-LCD |
主要用途 | 【工業】, |
顯著特征 | 【白光LED】, 【翻轉顯示】, 【自帶LED驅動】, 【霧面】, 【廣視角】, 【寬溫】, |
二、夏普液晶模組10.4寸LQ104V1DG81光電參數 | |
顯示模式 | TN，常白顯示，透射式 |
亮度 | 450 nits |
對比度 | 800:1 |
顏色 | 262K |
色彩飽和度 | -1% |
響應時間 | 35 ms |
可視角度 | 65/80/80/80 |
最佳視角 | 6 o'clock |
白場色度 | X:0.300; Y:0.320 |
白場變動 | 1.33 |
掃描頻率 | 60Hz |
反轉掃描 | 翻轉 |
信號類型大類 | Parallel |
接口類型 | CMOS |
信號接口定義 | DRGB-31P1C6B-010F |
驅屏電壓 | 3.3V |
面板輸入電流 | 230mA |
信號接口類型 | 端子 |
信號接口品牌 | JST |
信號接口型號 | DF9MA-31P-1V |
信號接口腳距 | 1 mm |
信號接口腳數 | 6 pins |
三、夏普液晶模組10.4寸LQ104V1DG81結構參數 | |
工作溫度 | -30 °C ~ 80 °C |
存儲溫度 | -30°C ~ 80°C |
表面處理 | 霧面，Hard coating |
顯示區域 | 211.2×158.4 mm |
可視區域 | 214.6×162.4 |
外形尺寸 | 246.50× 179.30×12.50 mm |
觸摸屏 | 無 |
燈管位置 | 側入式光源 |
背光類型 | WLED |
背光壽命 | 50K Hours |
內置燈管驅動器 | 含LED驅動模塊 |
背光接口類型 | 端子 |
背光接口品牌 | JST |
背光接口型號 | SM06B-SHLS-TF |
背光接口數量 | 1 pcs |
背光接口腳距 | 1.0 mm mm |
背光接口定義 | DRGB-31P1C6B-010F |
四、夏普液晶模組10.4寸LQ104V1DG81包裝及生產狀態 | |
每箱數量 | 20 pcs |
包裝箱尺寸 | 451×440×313 mm |
包裝箱毛重 | 13.5 Kg |
開始量產時間 | 2010/9/16 |
當前生產狀態 | 未知 |
