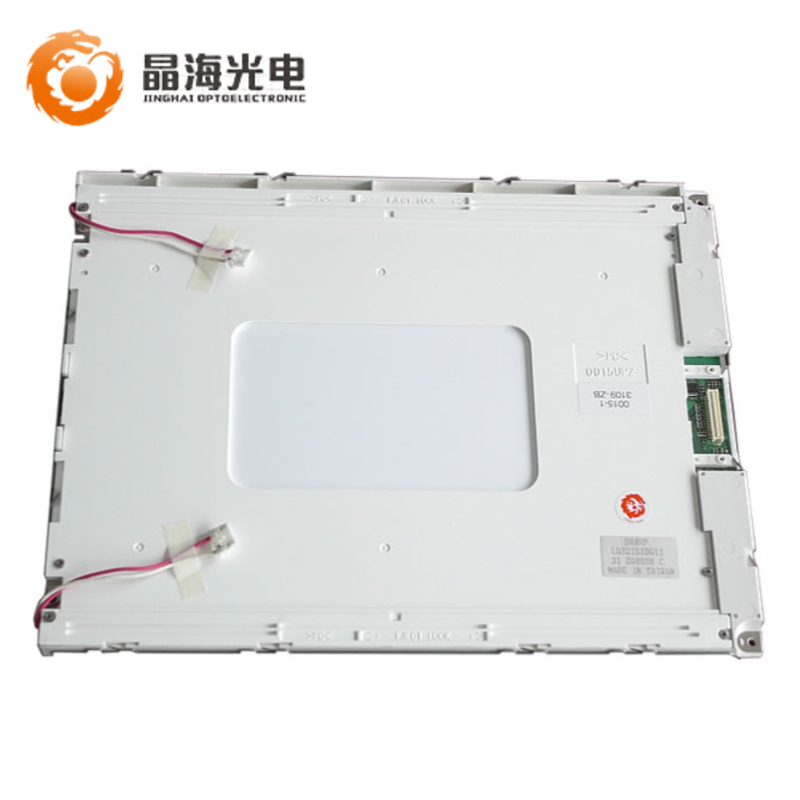

晶海光電長期供應夏普12.1寸液晶屏(LQ121S1DG11),具有LCD液晶屏的價格、尺寸、分辨率、亮度等詳細信息規格書。
一、夏普液晶模組12.1寸LQ121S1DG11 基本參數 | |
制造商 | 夏普/SHARP |
產品型號 | LQ121S1DG11 |
屏尺寸 | 12.1" |
分辨率 | 800×600 |
分辨率簡稱 | SVGA |
顯示比例 | 4:3 |
像素排列 | RGB垂直條狀 |
點距 | 0.1025×0.3075 mm |
產品組成 | 液晶屏, |
面板類型 | a-Si TFT-LCD |
主要用途 | 【工業】, |
顯著特征 | 【霧面】, |
二、夏普液晶模組12.1寸LQ121S1DG11光電參數 | |
顯示模式 | TN，常白顯示，透射式 |
亮度 | 250 nits |
對比度 | 300:1 |
顏色 | 262K |
色彩飽和度 | -1% |
響應時間 | 15/30 ms |
可視角度 | 45/55/60/60 |
最佳視角 | 6 o'clock |
白場色度 | X:0.315; Y:0.325 |
白場變動 | 1.45 |
反轉掃描 | No |
信號類型大類 | Parallel |
接口類型 | Parallel |
信號接口定義 | BLL-3PINS-HNL |
驅屏電壓 | 3.3/5.0V |
面板輸入電流 | 180mA |
信號接口類型 | 端子 |
信號接口品牌 | JST |
信號接口型號 | DF9MA-41P-1V |
信號接口腳距 | 4 mm |
信號接口腳數 | 3 pins |
三、夏普液晶模組12.1寸LQ121S1DG11結構參數 | |
工作溫度 | 0 °C ~ 50 °C |
存儲溫度 | -25°C ~ 60°C |
表面處理 | 霧面 ，Hard coating |
顯示區域 | 246.0×184.5 mm |
可視區域 | 249.0×187.5 |
外形尺寸 | 290.00× 225.00×13.20 mm |
觸摸屏 | 無 |
燈管位置 | 側入式光源 |
背光類型 | CCFL |
燈管數量 | 2 pcs |
燈管形狀 | 直條 |
背光壽命 | 50K Hours |
單一燈管電壓 | 550V |
單一燈管電流 | 6mA |
燈管工作頻率 | 20/35/60KHz （Min./Typ./Max.) |
燈管啟動電壓 | 1200/1400V （Max.）（Ta=+25/0℃) |
內置燈管驅動器 | 無 |
背光接口類型 | 端子 |
背光接口品牌 | JST |
背光接口型號 | BHR-03VS-1 |
背光接口數量 | 2 pcs |
背光接口腳距 | 4.0 mm mm |
背光接口定義 | BLL-3PINS-HNL |
四、夏普液晶模組12.1寸LQ121S1DG11包裝及生產狀態 | |
每箱數量 | 10 pcs |
包裝箱尺寸 | 421×285×360 mm |
包裝箱毛重 | 10.5 Kg |
開始量產時間 | 1998/12/22 |
