  • 京東方22寸（MT220WPM-N10)LCD液晶顯示屏,液晶屏產品信息-晶海光電
京東方22寸（MT220WPM-N10)LCD液晶顯示屏,液晶屏產品信息-晶海光電

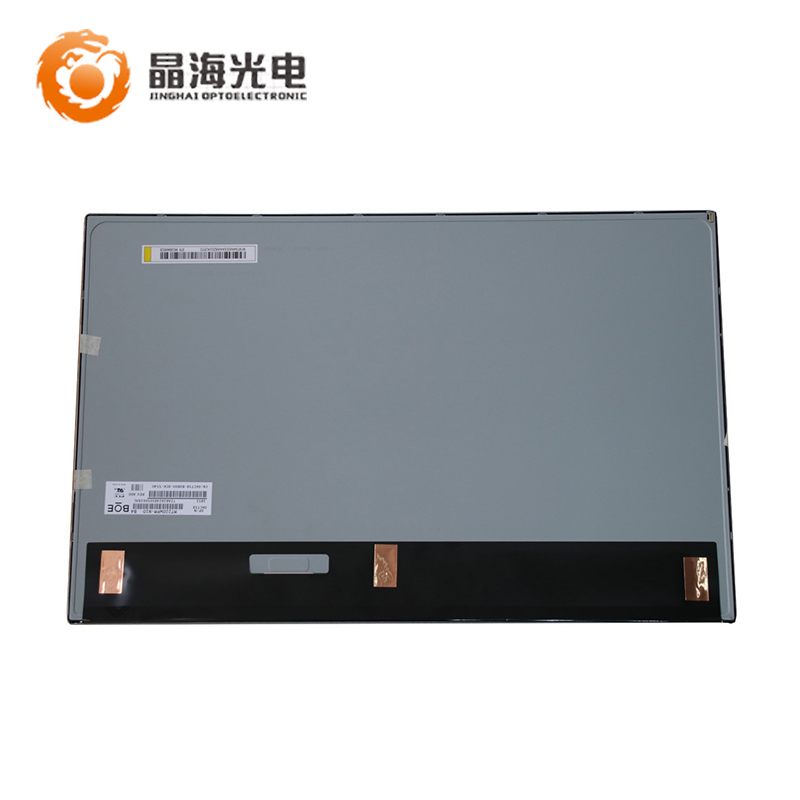

MT220WPM-N10

MT220WPM-N10

MT220WPM-N10是一款采用a-Si TFT-LCD技術的22.0英寸液晶模組產品，配有WLED背光，無背光驅動，無觸摸。端子正裝，表面霧面， ES 7.0 compliant。
顯示詳情：TN，常白顯示，透射式液晶模組產品，1000:1的透射對比度，響應時間為1.5/3.5 (Typ.)(Tr/Td) ms。每個像素點采用了8-bit灰階信號，可顯示16.7M顏色，色彩飽和度達72% (NTSC)。
背光詳情：采用3 strings WLED發光的側入式光源，光源的使用壽命為40K小時，不含背光驅動。采用端子連接，驅屏電壓為5.0V (Typ.)。典型垂直刷新率Fv為60Hz
推薦應用：電腦         生產狀態：量產中

服務熱線
0755-29176253

產品詳情 在線留言

一、京東方22寸液晶模組MT220WPM-N10 應用詳情

制 造 商

京東方BOE

液晶型號

MT220WPM-N10

液晶類型

a-Si TFT-LCD , 液晶模組

對角尺寸

22.0英寸

存儲溫度

-25 ~ 60 °C

工作溫度

0 ~ 50 °C

二、京東方22寸液晶模組MT220WPM-N10 結構詳情

解 析 度

1680(RGB)×1050 , WSXGA+

點 間 距

0.094×0.282 (H×V)(mm)

像素排列

 RGB垂直條狀

像素間距

0.282×0.282 (H×V)(mm)

顯示區域

473.76(H) × 296.1(V)(mm)

開口區域

477.7(H) × 300.1(V)(mm)

外觀尺寸

493.7(H) × 320.1(V)(mm)

外觀厚度

10.2±0.5

物理形狀

平面矩形

寬 高 比

16:10 (H:V)

風景肖像

風景模式

安裝方式

Side mounting holes (4-M3) on left, right bezel

液晶重量

1.83Kgs (Typ.)

表面處理

霧面 (Haze 25%)，Hard coating (3H)

三、京東方22寸液晶模組MT220WPM-N10 光學詳情

顯示亮度

250 cd/m2 (Typ.)

對 比 度

1000:1 (Typ.) (透射)

可視角度

85/85/80/80 (Typ.)(CR≥10)

顯示模式

TN，常白顯示，透射式

推薦視角

6 o'clock

響應時間

1.5/3.5 (Typ.)(Tr/Td)(ms)

白色坐標

Wx:0.313; Wy:0.329

支持顏色

 16.7M (8-bit)

色  域

 72% NTSC (CIE1931)

亮度均勻

性1.25/1.33 (Typ./Max.)(9 points)

四、京東方22寸液晶模組MT220WPM-N10 電子詳情

幀 頻 率

60Hz

翻轉掃描

No

功率總耗

12.75/14.22W (Typ./Max.)

五、京東方22寸液晶模組MT220WPM-N10 信號詳情

電壓供應

5.0V (Typ.)

電流供應

1.0/1.2A (Typ./Max.)

功率消耗

5.1/5.8W (Typ./Max.)

信號類型

LVDS (2 ch, 8-bit)

接口詳情

型號IS100-L30O-C23

接口腳距

1.0 mm

接口腳數

30 pins

接口數量

1 pcs

六、京東方22寸液晶模組MT220WPM-N10 光源詳情

光源類型

WLED

燈條數量

3 strings

位置側入

式光源

燈條形狀

3串

燈條位置

側入式光源

背光壽命

40K(Min.) Hours

背光電壓

29/30/33V (Min./Typ./Max.)

電流供應

85mA (Typ.)

功率消耗

7.56/8.42W (Typ./Max.)

接口詳情

型號3707K-S06N-00X

背光腳距

1.0 mm

接口腳數

6 pins

接口數量

1 pcs

腳 定 義

BLE-6PINS-CCAANC

七、京東方22寸液晶模組MT220WPM-N10 包裝詳情

包裝數量

9 pcs / box

包裝尺寸

562×262×400 mm (L×W×H)
