  • 友達8.4寸(B084SN02 V0)LCD液晶顯示屏,液晶屏產品信息-晶海光電
友達8.4寸(B084SN02 V0)LCD液晶顯示屏,液晶屏產品信息-晶海光電

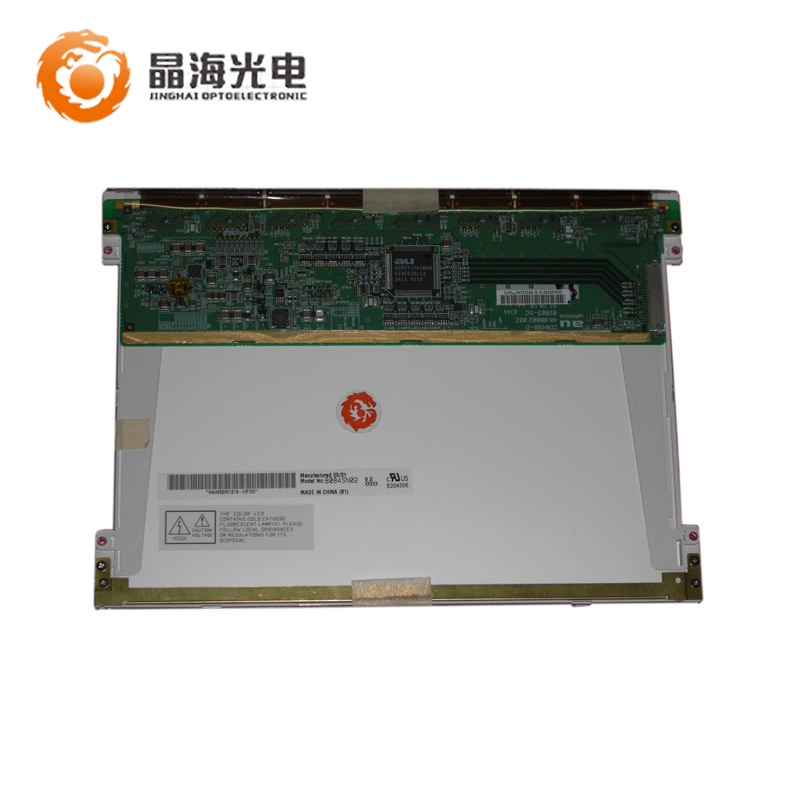

B084SN02 V0

B084SN02 V0

B084SN02 V0 (別名: B084SN02 V.0)是一款采用a-Si TFT-LCD技術的8.4英寸液晶模組產品，配有CCFL背光，無背光驅動，無觸摸。它的工作溫度為 0 ~ 50°C，存儲溫度為 -20 ~ 60°C。
顯示詳情：TN，常白顯示，透射式液晶模組產品，350:1的透射對比度，響應時間為10/25 (Typ.)(Tr/Td) ms。每個像素點采用了6-bit灰階信號，可顯示262K顏色，色彩飽和度達到48% (NTSC)。
背光方面：采用了1 pcs CCFL發光的側入式光源(底部)，光源的使用壽命為10K小時，不含背光驅動。采用端子連接，驅屏電壓為3.3V (Typ.)。
推薦使用：工業             生產狀態：已停產

服務熱線
0755-29176253

產品詳情 在線留言

一、友達液晶模組8.4寸B084SN02 V0 應用特征

制造商

AUO 友達

型  號

B084SN02 V0

類  型

a-Si TFT-LCD , 液晶模組

工作溫度

0 ~ 50 °C

存儲溫度

-20 ~ 60 °C

二、友達液晶模組8.4寸B084SN02 V0 結構特征

對角尺寸

8.4 inch

像素?cái)?shù)量

800(RGB)×600 , SVGA

像素排列

RGB垂直條狀

點間距(H×V)

0.071×0.213 mm

像素間距(H×V)

0.213×0.213 mm

顯示區域(H×V)

170.4×127.8 mm

開口區域(H×V)

173.8×131.2 mm

外觀尺寸(H×V)

198.2×143.6 mm

外觀厚度

5.7/7.6 (Typ./Max.) mm

寬高比(H:V)

4:3

重    量

210±10g

安裝孔位

Face mounting holes (4-Φ3.0) on left, right bezel

三、友達液晶模組8.4寸B084SN02 V0 光學特征

顯示亮度

150 cd/m2 (Typ.)

顯示模式

TN，常白顯示，透射式

對 比 度

350:1 (Typ.) (透射)

可視角度

60/60/40/40 (Typ.)(CR≥10)

響應時間

10/25 (Typ.)(Tr/Td) (ms)

支持顏色

262K (6-bit)

白色坐標

Wx:0.310; Wy:0.330

亮度均勻性

1.60 (Max.)(9 points)

四、友達液晶模組8.4寸B084SN02 V0電子特征

翻轉掃描

NO

功率總耗

3.3W (Typ.)

五、友達液晶模組8.4寸B084SN02 V0 光源特征

光源類型

CCFL

位置

側入式光源(底部)

壽命(小時)

10K(Typ.)

燈管數量

1PCS

形    狀

直條

輸入電壓

490±49V

輸入電流

3.0/4.6mA (Min./Typ.)

工作頻率

50/60/80KHz (Min./Typ./MAX.)

啟動電壓

820/1070V (Max.)(Ta=+25/0℃)

品  牌

日壓端子

型  號

BHSR-02VS-1

數  量

1 pcs

腳  數

2 pins

腳間距

3.5 mm

腳定義

BLL-2PINS-HL

六、友達液晶模組8.4寸B084SN02 V0 信號特征

輸入電壓

3.3V (Typ.)

輸入電流

230mA (Typ.)

信號類型

LVDS (1 ch, 6-bit)
