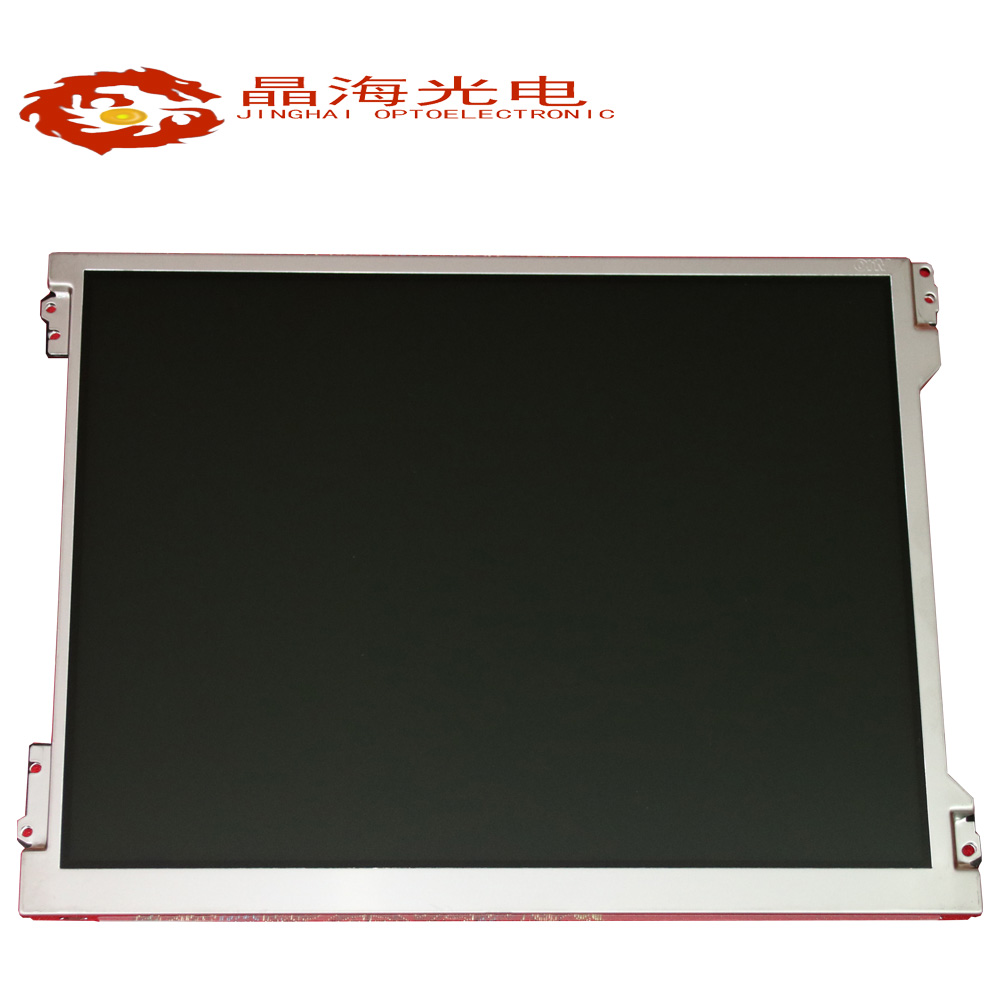

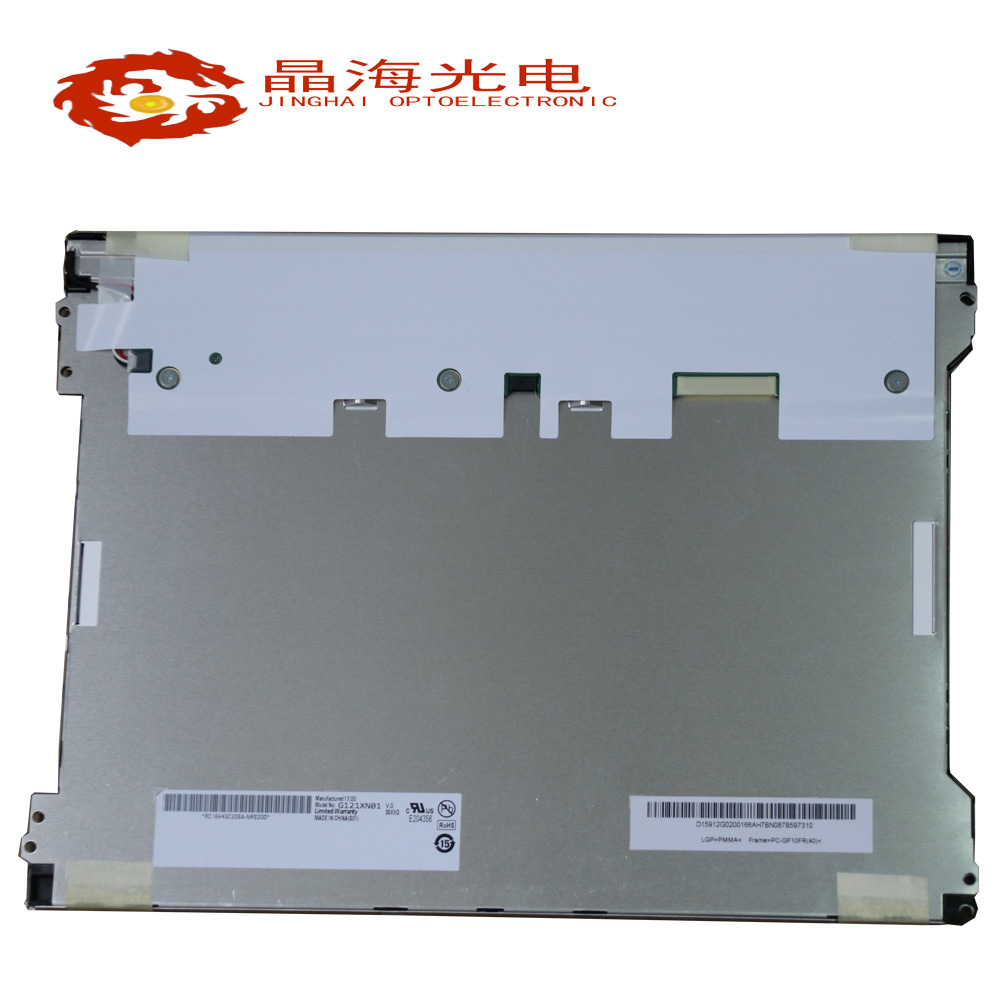

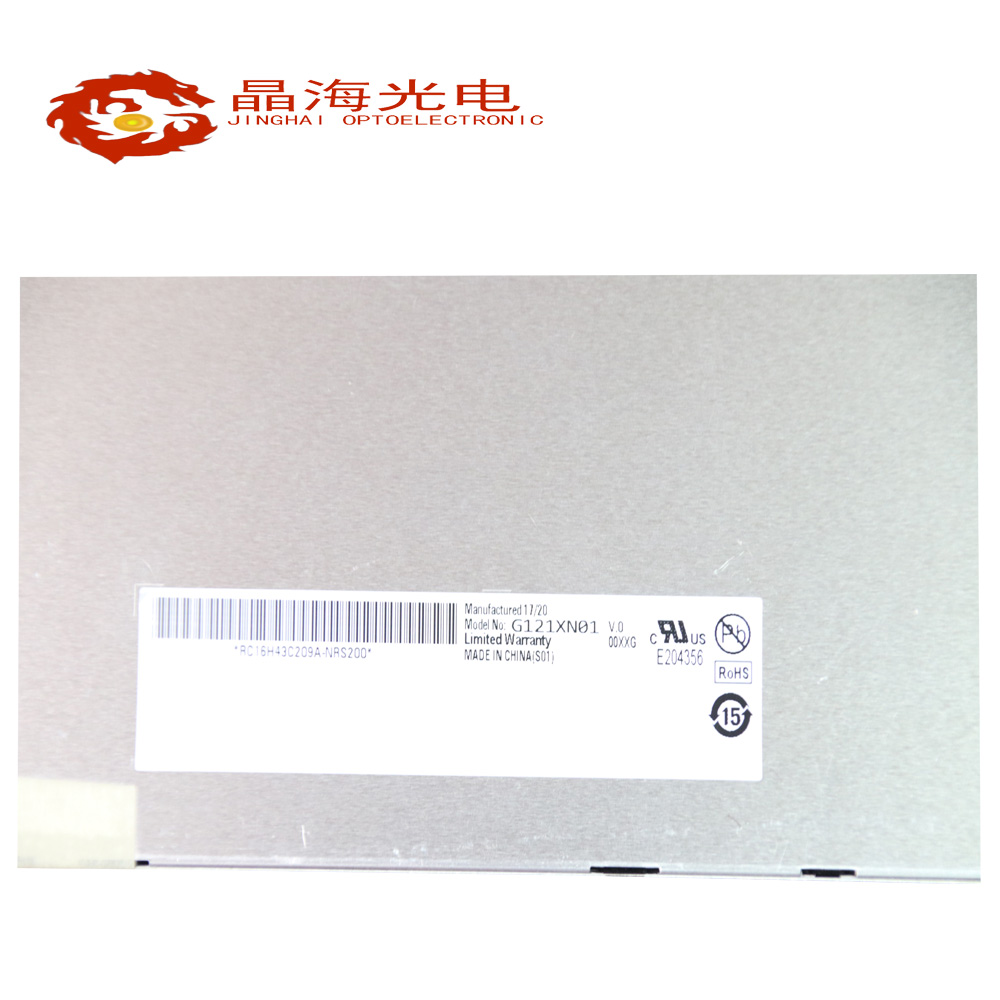

G121XN01 V0 (別名: G121XN01 V.0)是一款采用a-Si TFT-LCD技術的12.1英寸液晶模組產品，配有WLED背光，含LED驅動器背光驅動，無觸摸。180度翻轉顯示，表面霧面，耐振動性為1.5G (14.7 m/s2)。
顯示詳情：TN，常白顯示，透射式液晶模組產品，700:1的透射對比度，響應時間為25/10 (Typ.)(Tr/Td) ms。每個像素點采用了6-bit / 6-bit + FRC灰階信號，可顯示262K/16.2M顏色，色彩飽和度達到70% (NTSC)。
背光方面：采用了9S2P WLED發光的側入式光源(頂部)，光源的使用壽命為50K小時，含LED驅動器。采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
推薦使用：工業 生產狀態：量產中
一、友達12.1寸G121XN01-V0 基本參數 | |
制造商 | 友達/AUO |
產品型號 | G121XN01-V0 |
屏尺寸 | 12.1" |
分辨率 | 1024×768 |
分辨率簡稱 | XGA |
顯示比例 | 4:3 |
像素排列 | RGBW矩形 |
點距 | 0.120×0.120 mm |
產品組成 | 液晶屏, |
面板類型 | a-Si TFT-LCD |
主要用途 | 【工業】, |
顯著特征 | 【灰階可選】, 【白光LED】, 【翻轉顯示】, 【自帶LED驅動】, 【霧面】, 【廣視角】, 【寬溫】, |
二、友達12.1寸G121XN01-V0光電參數 | |
顯示模式 | TN，常白顯示，透射式 |
亮度 | 500 nits |
對比度 | 700:1 |
顏色 | 262K/16.2M |
色彩飽和度 | 70%NTSC |
響應時間 | 25/10 ms |
可視角度 | 80/80/80/80 |
白場色度 | X:0.310; Y:0.330 |
白場變動 | 1.33 |
掃描頻率 | 60Hz |
反轉掃描 | 翻轉 |
信號類型大類 | LVDS |
接口類型 | LVDS |
信號接口定義 | LVDS-20P1C8B-080B |
驅屏電壓 | 3.3V |
面板輸入電流 | 590mA |
信號接口類型 | 端子 |
信號接口品牌 | E&T |
信號接口型號 | MSB240420E |
信號接口腳距 | 1.25 mm |
信號接口數量 | 1 pcs |
信號接口腳數 | 5 pins |
三、友達12.1寸G121XN01-V0結構參數 | |
工作溫度 | -30 °C ~ 80 °C |
存儲溫度 | -30°C ~ 80°C |
表面處理 | 霧面，Hard coating |
顯示區域 | 245.76×184.32 mm |
可視區域 | 250.8×189.4 |
外形尺寸 | 279.00× 209.00×9.00 mm |
觸摸屏 | 無 |
燈管位置 | 側入式光源 |
背光類型 | WLED |
背光壽命 | 50K Hours |
單一燈管電流 | 110mA |
內置燈管驅動器 | 含LED驅動模塊 |
背光接口類型 | 端子 |
背光接口品牌 | E&T |
背光接口型號 | 3808K-F05N-02R |
背光接口數量 | 1 pcs |
背光接口腳距 | 1.25 mm mm |
背光接口定義 | LVDS-20P1C8B-080B |
四、友達12.1寸G121XN01-V0包裝及生產狀態 | |
每箱數量 | 20 pcs |
包裝箱尺寸 | 570×320×420 mm |
包裝箱毛重 | 14.8 Kg |
開始量產時間 | 2010,Q2 |
當前生產狀態 | 量產中 |
